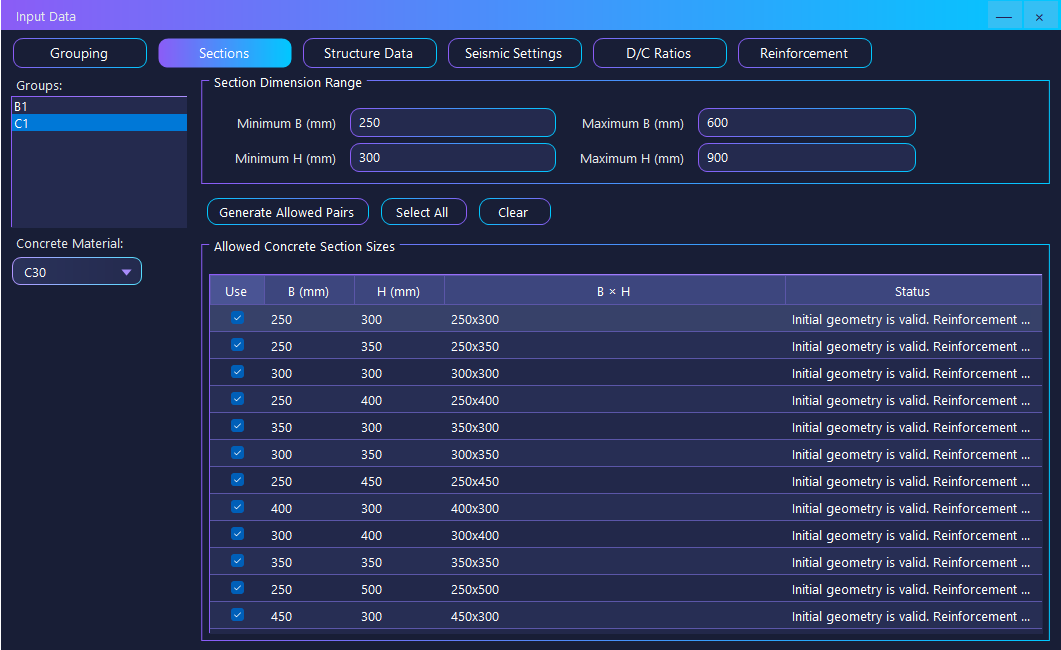

تولید ابعاد مجاز
با تعیین بازه B و H، مجموعه مقاطع مجاز بهصورت خودکار ساخته و اعتبارسنجی میشود.
سطح 3 · ساختمان بتنآرمه
پکیج بهینهسازی و کنترل
پکیج بهینهسازی و کنترل
ساختمانهای بتنآرمه
نسخه سازههای بتنآرمه، ابعاد مقاطع تیر و ستون و پیکربندی آرماتور را در فضای مجاز جستوجو میکند و همزمان ضوابط شکلپذیری، برش چشمه اتصال، دریفت و آرماتورگذاری را کنترل میکند؛ کنترلهایی که بخشی از آنها در نرمافزار میزبان بهصورت مستقیم انجام نمیشوند.
ETABSسطح شکلپذیری قابل انتخابکنترل برش چشمه اتصالبهینهسازی ابعاد و آرماتور
قابلیتهای نسخه
آنچه این نسخه را متفاوت میکند

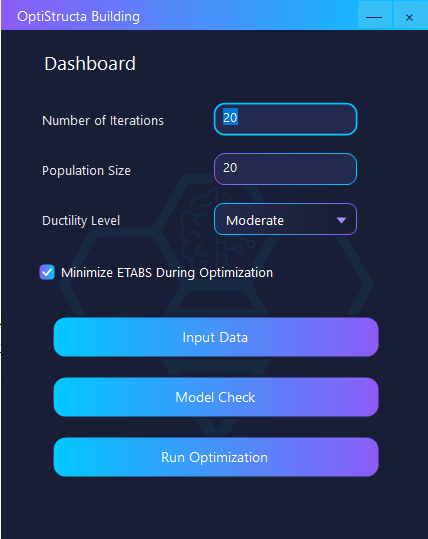

سطح شکلپذیری
شکلپذیری متوسط یا ویژه انتخاب میشود و ضوابط مربوطه در کنترلها اعمال میگردد.
برش چشمه اتصال
برش گرههای تیر–ستون با آرماتور واقعی انتخابشده کنترل و موارد Fail گزارش میشود.

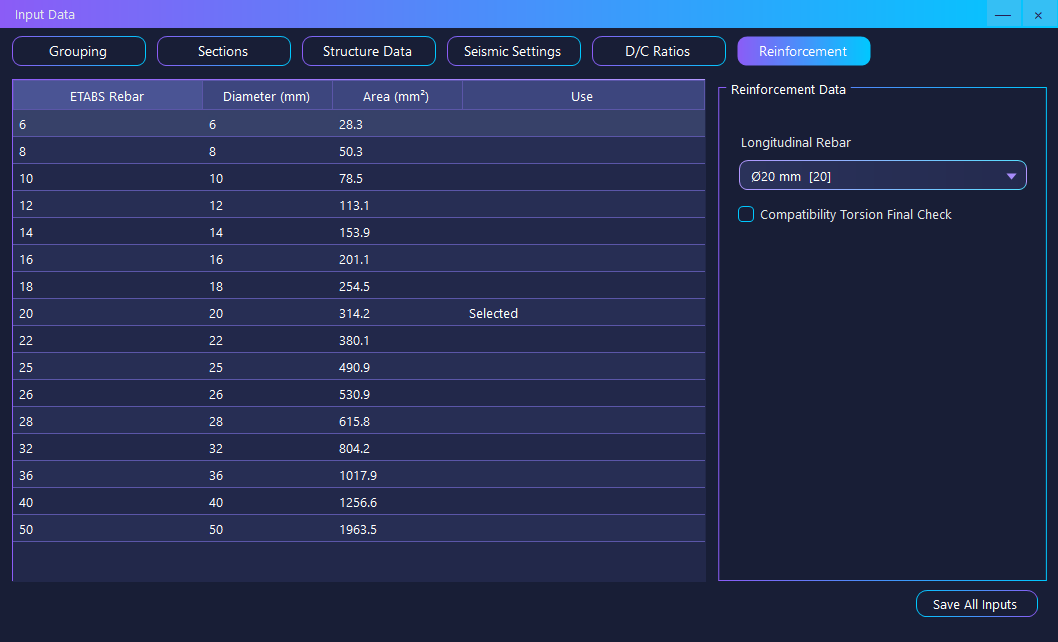

آرماتور طولی
قطر و آرایش آرماتور از فهرست تعریفشده انتخاب میشود و در محاسبه ظرفیت لحاظ میگردد.

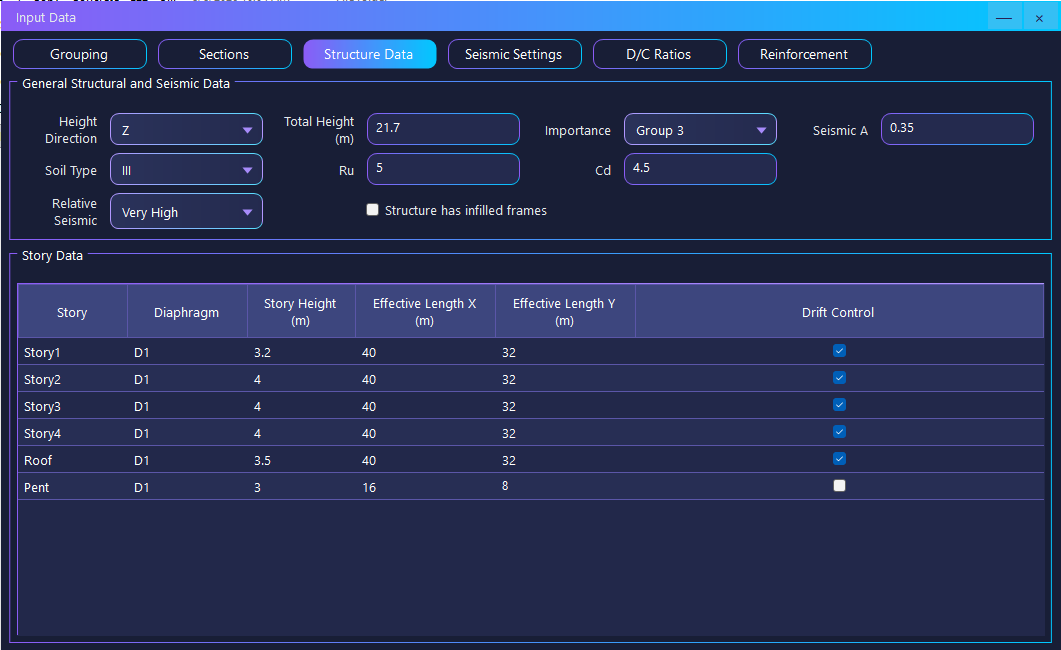

کنترل دریفت
دادههای طبقات و دیافراگم تعریف و دریفت در هر دو راستا کنترل میشود.
پیچش سازگار
کنترل Compatibility Torsion در صورت نیاز فعال و در ارزیابی طرح لحاظ میشود.
چه زمانی این محصول مناسب است؟
وقتی ابعاد مقاطع و آرماتور، همزمان وزن و ضوابط را تعیین میکنند
در ساختمانهای بتنآرمه، انتخاب ابعاد تیر و ستون و پیکربندی آرماتور همزمان روی مصرف بتن و فولاد، دریفت طبقات، شکلپذیری و ظرفیت برشی گره اثر میگذارد؛ رسیدن به تعادل این عوامل بهصورت دستی، چند دور تحلیل و آزمون و خطا لازم دارد. اگر مدل شما در ETABS ساخته شده و میخواهید ابعاد مقاطع و آرماتور در فضای مجاز جستوجو شود در حالی که شکلپذیری، برش چشمه اتصال، دریفت و ضوابط آرماتورگذاری در هر گام کنترل میشوند، این محصول دقیقاً برای همین ساخته شده است.
ساختمانهای بتنآرمه در ETABSسطح شکلپذیری قابل انتخابپروژههای حساس به دریفت و پیچشسازههای میانمرتبه و بلندمرتبه
آمادهسازی مدل در ETABS

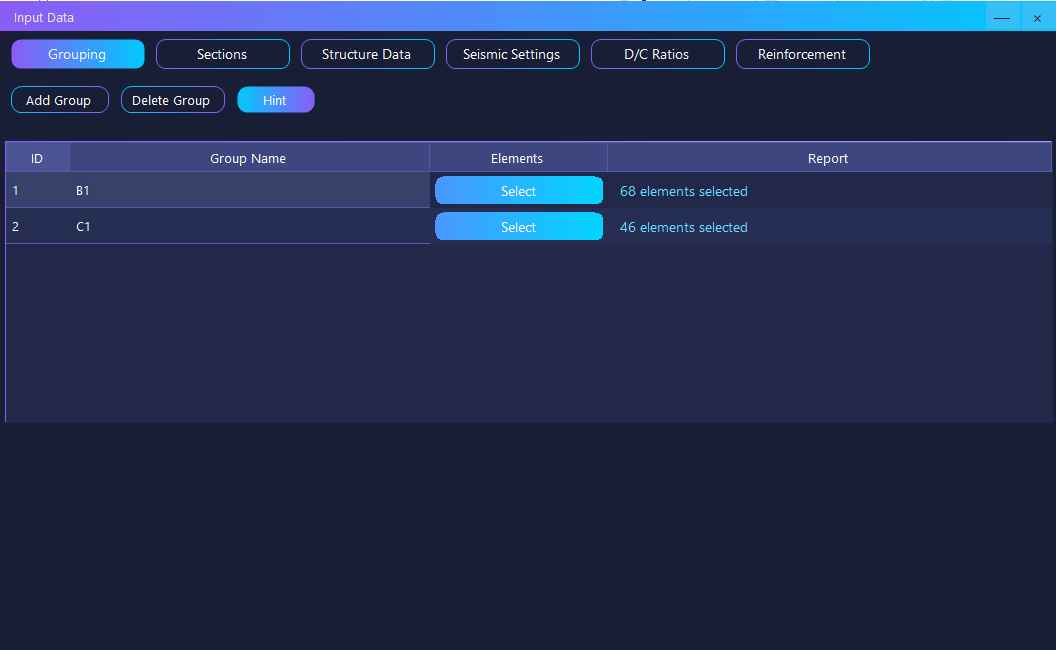

مدل تحلیلشده، گروهبندی تیرها و ستونها و دادههای طبقات و دیافراگم را آماده میکنید.
تعریف فضای مجاز طراحی

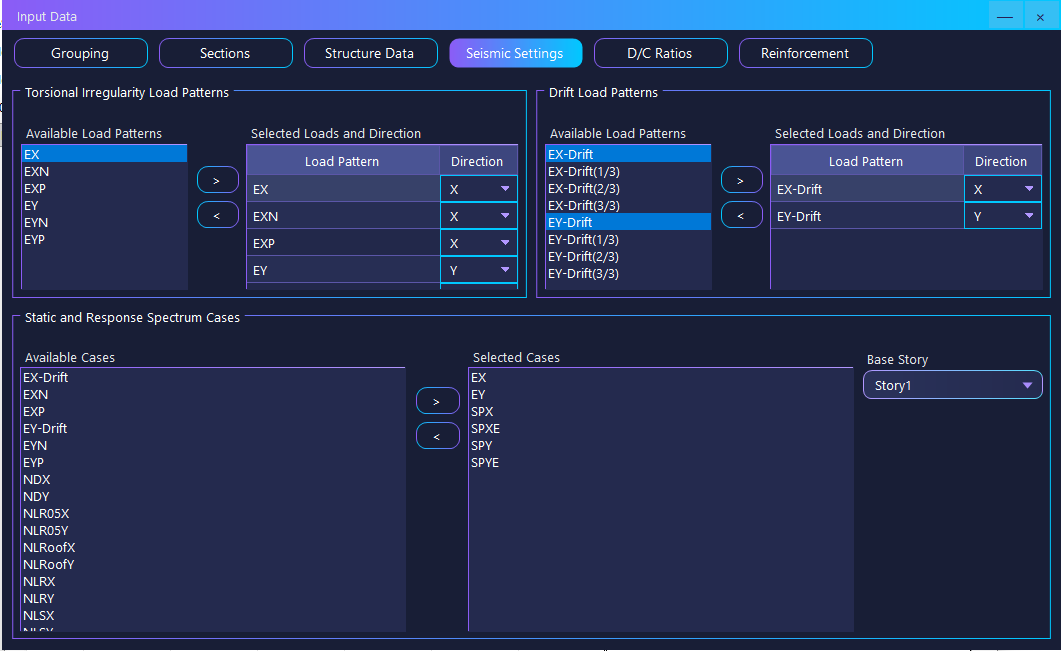

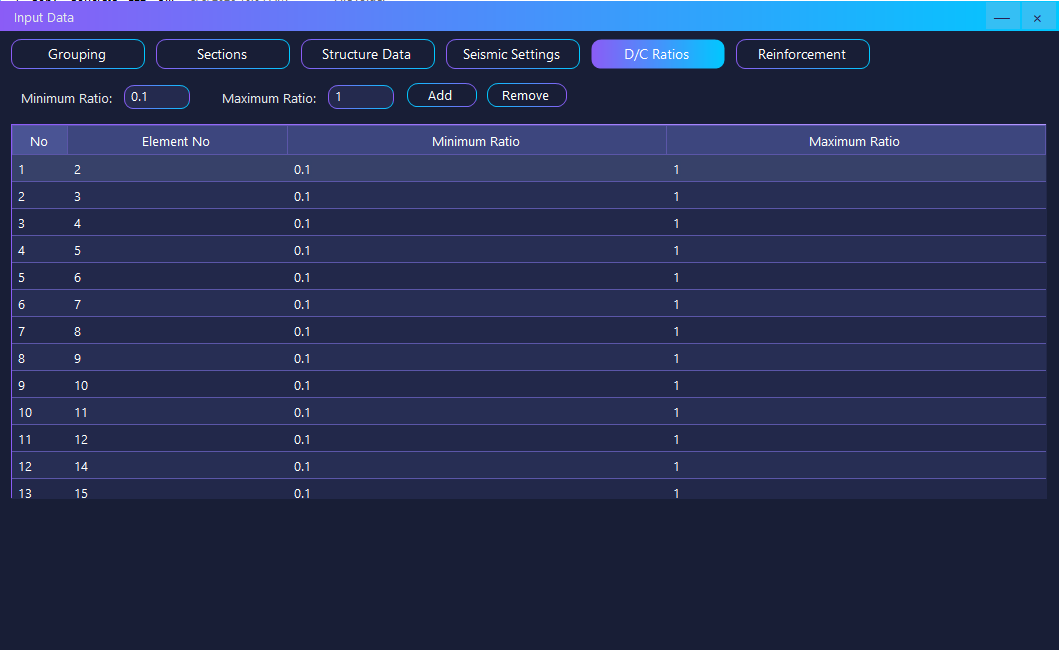

بازه ابعاد مقاطع، فهرست آرماتور، رده بتن، حدود نسبت تنش و تنظیمات لرزهای انتخاب میشود.

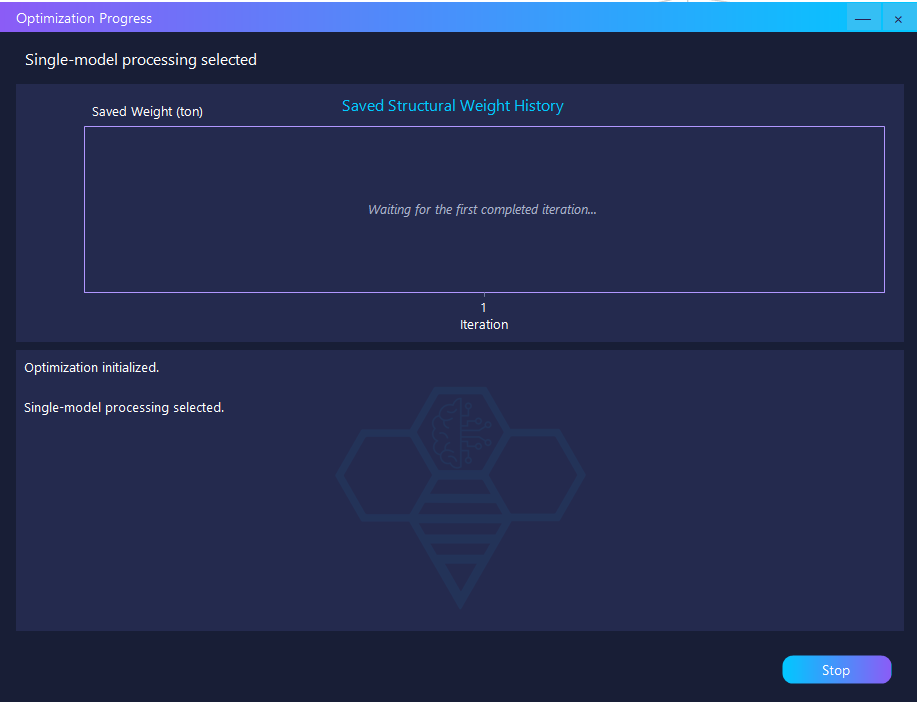

اجرای بهینهسازی و دریافت گزارش
مدل بهینه، گزارش Model Check، تاریخچه وزن و جزئیات کنترل ضوابط تحویل داده میشود.
مشخصات فنی
جزئیات اجرا
| نرمافزار میزبان | ETABS (چند نسخه) |
| نوع سازه | ساختمانهای بتنآرمه |
| متغیرهای طراحی | ابعاد B×H مقاطع تیر و ستون، پیکربندی آرماتور |
| مصالح | رده بتن قابل انتخاب (نمونه: C30) |
| کنترلها | D/C، برش، دریفت، نامنظمی پیچشی، برش چشمه اتصال، ضوابط آرماتورگذاری |

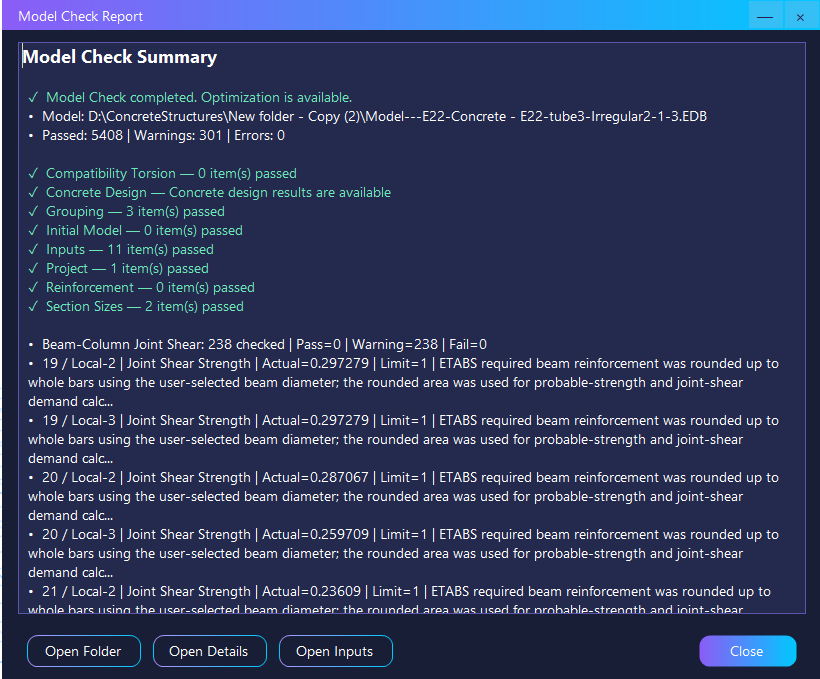

| گزارش | Model Check با شمارش Pass / Warning / Fail و جزئیات هر گره |
| خروجی | مدل بهینه، گزارش کنترل، تاریخچه وزن سازه |
نکات مهندسی
در عمل چه اتفاقی میافتد؟
- ابعاد تولیدشده پیش از ورود به چرخه از نظر امکان آرماتورگذاری اعتبارسنجی میشوند.
- گزارش کنترل، موارد گردکردن آرماتور و اثر آن بر ظرفیت گره را شفاف اعلام میکند.
- امکان اجرای تکمدلی برای سیستمهای ضعیفتر و پردازش موازی برای سختافزار قویتر.
- کاهش وزن در سازه بتنی به کاهش مصرف بتن و فولاد و در نتیجه هزینه تمامشده ترجمه میشود.
محیط نرمافزار
از ورودی تا گزارش، در تصویر
تصاویر واقعی از پنجرههای ورودی، کنترل مدل و اجرای بهینهسازی. برای مشاهده اندازه کامل روی هر تصویر کلیک کنید.
این محصول را روی پروژه بتنی خود ببینید
در یک جلسه دمو، اجرای کامل چرخه بهینهسازی روی یک ساختمان بتنآرمه را میبینید و نتایج کاهش وزن و وضعیت کنترل ضوابط را بررسی میکنید.
