سطح 3 · نسخه صنعتی

پکیج بهینه‌سازی و کنترل
سوله و سازه‌های صنعتی

نسخه‌ای که برای قاب‌های صنعتی و سوله ساخته شده است: مقاطع ساخته‌شده از ورق، اعضای غیرمنشوری با شیب متغیر، و بانک ابعاد مجاز ورق‌ها. ابعاد جان و بال، ضخامت‌ها و طول اعضا در فضای مجاز طراحی جست‌وجو می‌شود تا سبک‌ترین طرح قابل ساخت به دست آید.

مقاطع ساخته‌شده از ورق (I‑Shape)اعضای غیرمنشوریبانک ابعاد قابل ساختتحلیل اقتصادی بر پایه قیمت فولاد

قابلیت‌های نسخه

آنچه این نسخه را متفاوت می‌کند

منطق ویژه سوله

متغیرهای طراحی متناسب با قاب‌های شیب‌دار صنعتی تعریف می‌شوند؛ از ارتفاع جان تا ضخامت بال و طول قطعات.

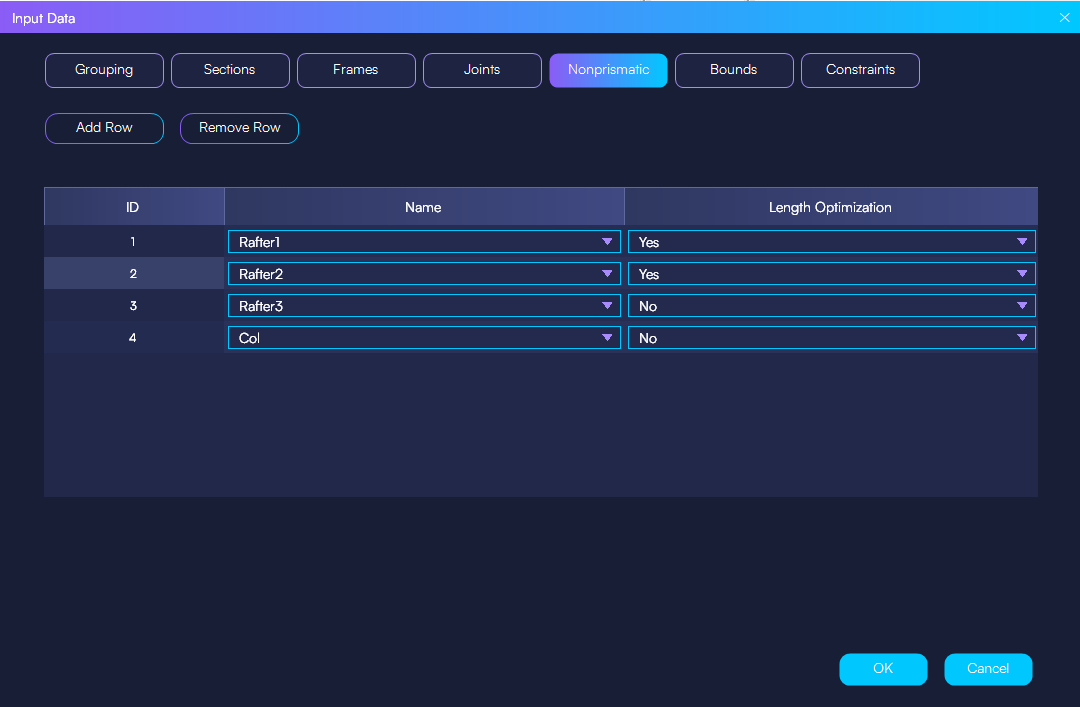

اعضای غیرمنشوری

برای اعضایی که مقطع آن‌ها در طول تغییر می‌کند، امکان بهینه‌سازی طول قطعات نیز فعال است.

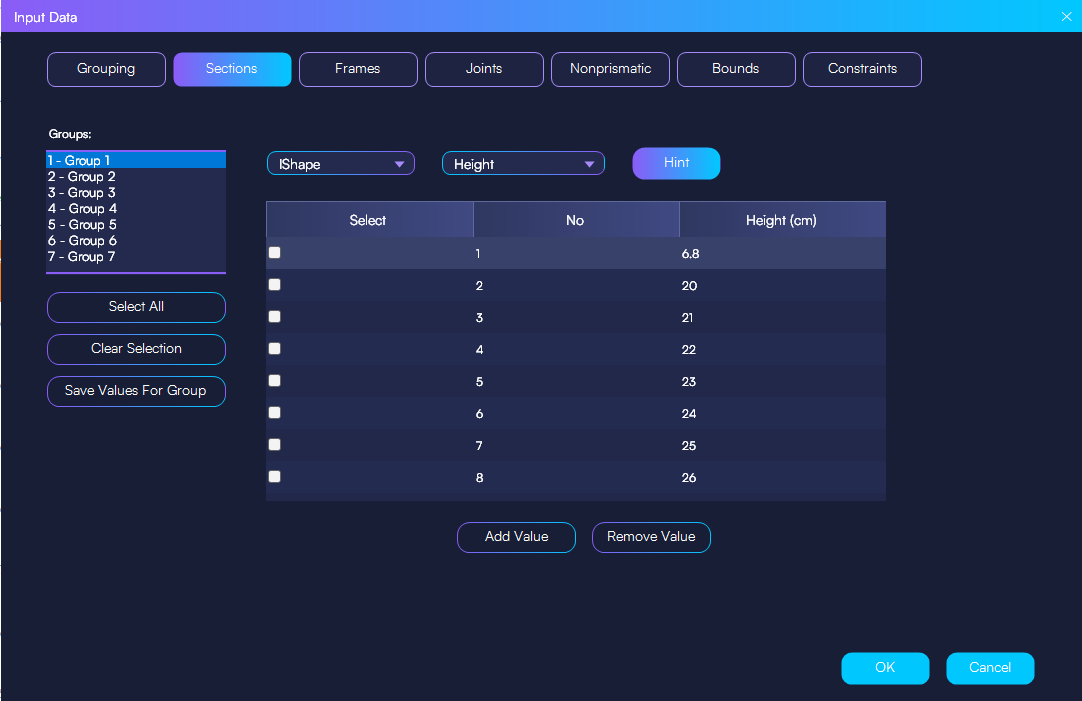

بانک ابعاد قابل ساخت

ابعاد ورق‌ها از بانک داخلی فراخوانی می‌شود؛ خروجی همیشه در محدوده قابل ساخت کارگاهی است.

ورودی قیمت فولاد

با وارد کردن قیمت فولاد، کاهش وزن به کاهش هزینه تمام‌شده ترجمه می‌شود.

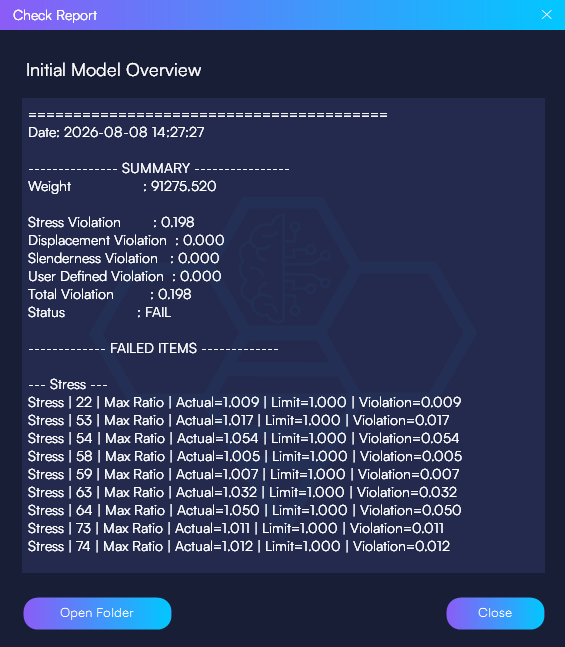

گزارش کنترل مدل اولیه

پیش از شروع بهینه‌سازی، وضعیت مدل و موارد ناموفق با جزئیات گزارش می‌شود.

روند همگرایی

تاریخچه وزن و روند همگرایی در طول اجرا قابل مشاهده و ذخیره‌سازی است.

مشخصات فنی

جزئیات اجرا

نرم‌افزار میزبان	SAP2000 (چند نسخه)
نوع سازه	سوله و سازه‌های صنعتی فولادی
نوع مقاطع	ساخته‌شده از ورق، I‑Shape، غیرمنشوری
متغیرهای طراحی	ارتفاع جان، عرض بال، ضخامت جان و بال، طول قطعات

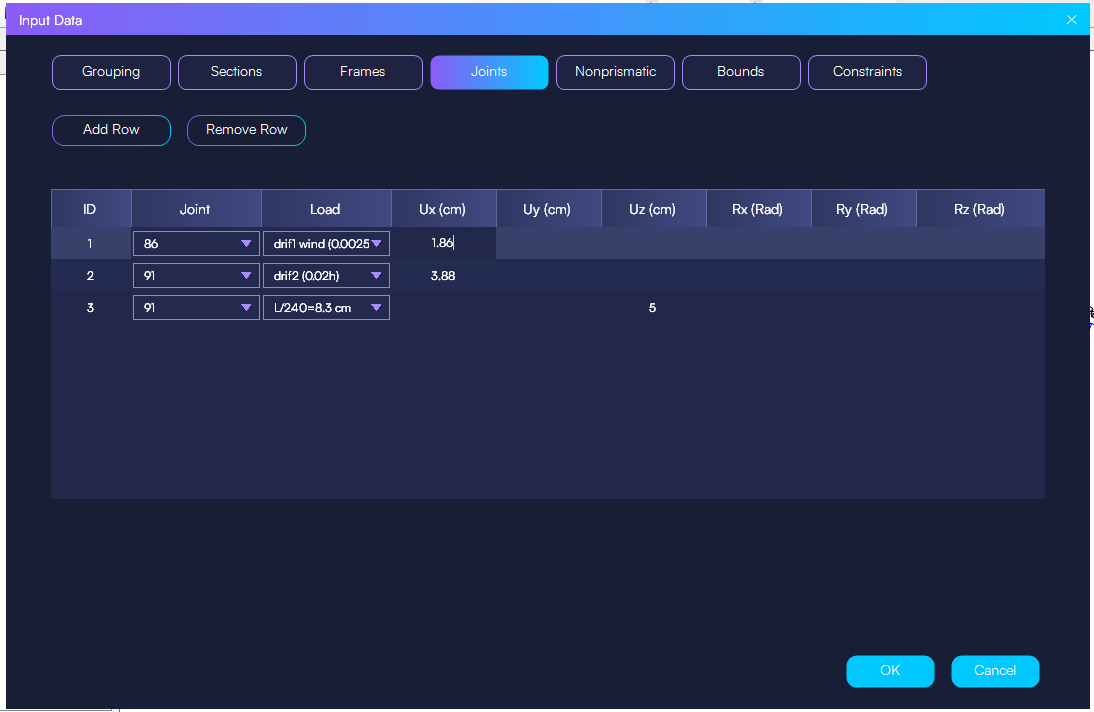

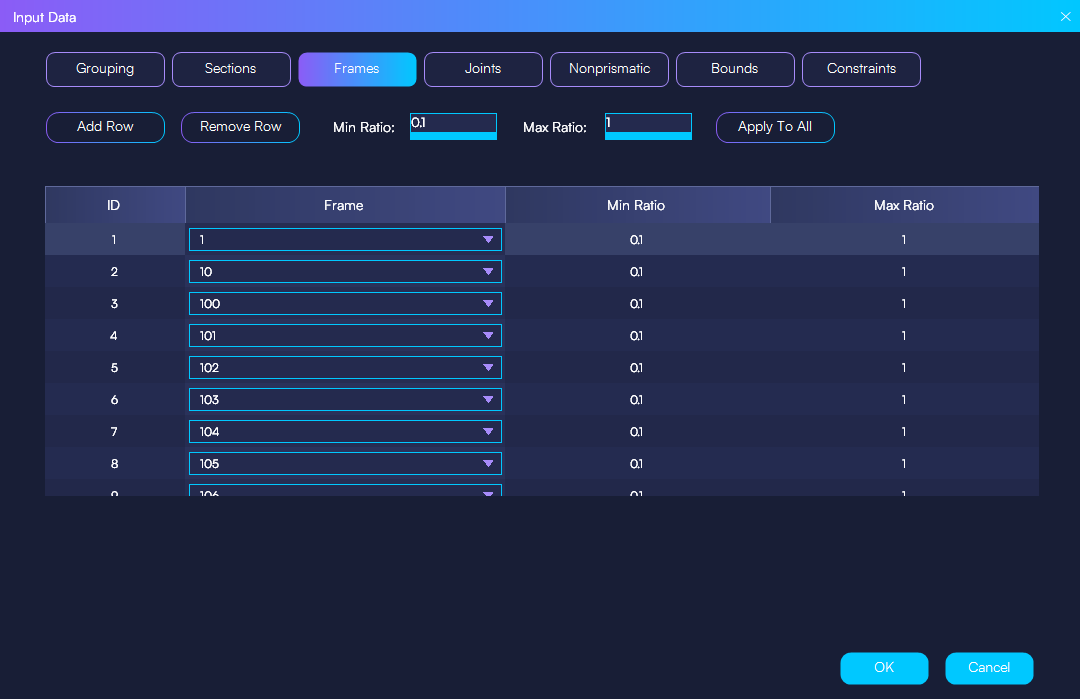

کنترل‌ها	D/C، تنش، جابه‌جایی، لاغری، فشردگی مقاطع، قیود کاربر

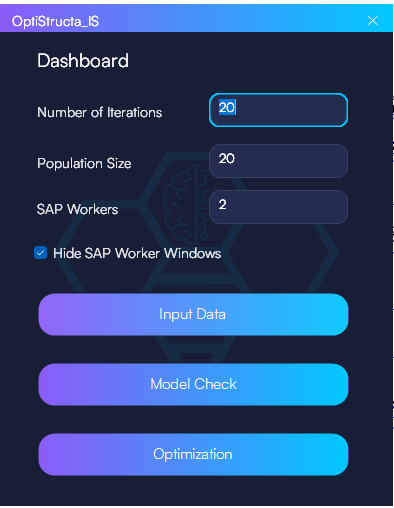

پردازش	چند Worker موازی، قابل تنظیم
خروجی	مدل بهینه، گزارش کنترل، تاریخچه وزن، گزینه‌های برتر

نکات مهندسی

در عمل چه اتفاقی می‌افتد؟

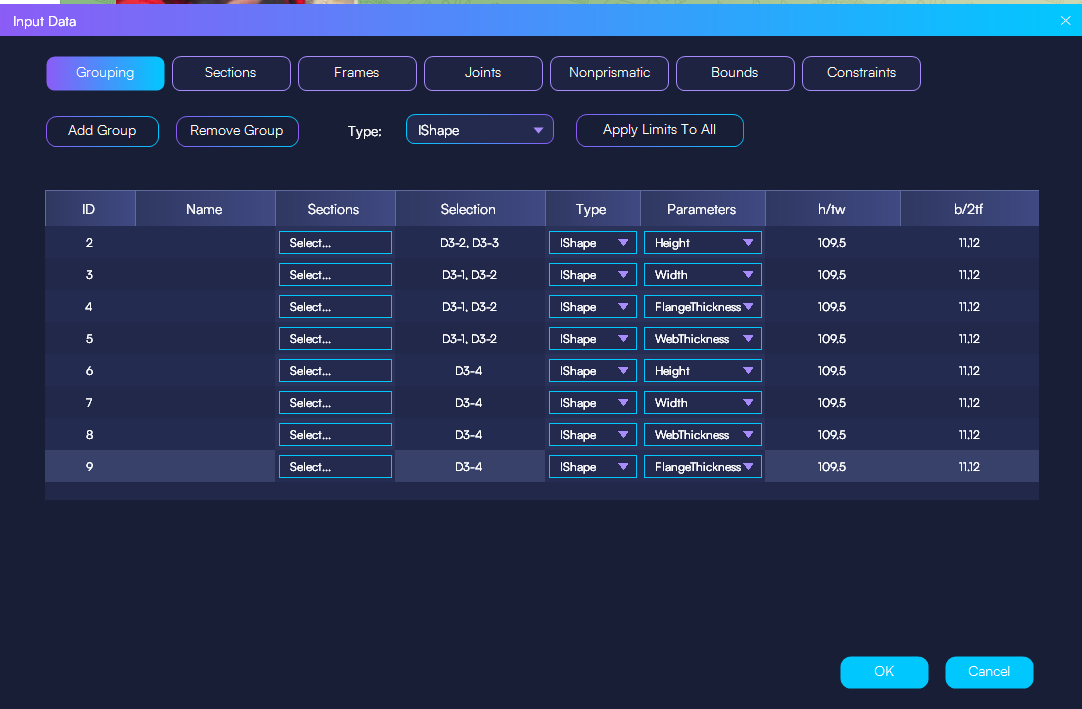

گروه‌بندی اعضا تعیین می‌کند کدام مقاطع باید هم‌زمان تغییر کنند؛ همین موضوع طرح نهایی را اجرایی نگه می‌دارد.

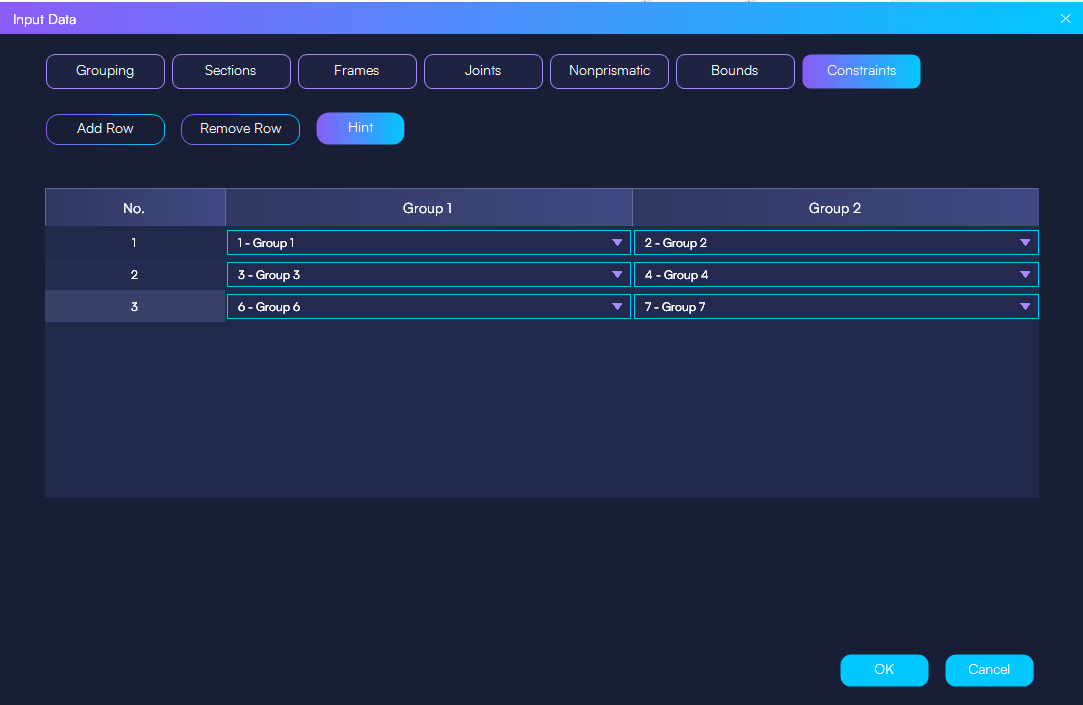

قیود میان‌گروهی اجازه می‌دهد رابطه منطقی بین گروه‌ها (مثلاً ستون بزرگ‌تر از تیر) حفظ شود.
در صورت شکست کنترل‌ها در مدل اولیه، گزارش دقیقاً مشخص می‌کند کدام اعضا و کدام ضابطه ناموفق بوده‌اند.
پس از هر تغییر مقطع، تنظیمات وابسته به‌صورت خودکار به‌روزرسانی و تحلیل مجدد اجرا می‌شود.

چه زمانی این محصول مناسب است؟

وقتی قاب صنعتی، وزن پروژه را تعیین می‌کند

در سوله و سازه‌های صنعتی، بخش بزرگی از وزن فولاد در قاب‌های اصلی و مقاطع ساخته‌شده از ورق متمرکز است؛ جایی که تغییر ابعاد جان و بال، اثر مستقیم روی هزینه دارد. اگر پروژه شما قاب شیب‌دار، اعضای غیرمنشوری و دهانه‌های تکرارشونده دارد، Optis_IS ابعاد را در بانک ورق‌های قابل ساخت جست‌وجو می‌کند و همه ضوابط را در هر تکرار کنترل می‌کند.

سوله و سالن‌های صنعتیمقاطع ساخته‌شده از ورقاعضای غیرمنشوریپروژه‌های تکرارشونده و انبوه

آماده‌سازی مدل در SAP2000
مدل قاب صنعتی خود را با گروه‌بندی اعضا و بارگذاری نهایی آماده می‌کنید.
تعریف فضای مجاز طراحی
محدوده ابعاد، ضخامت ورق‌ها و قیود میان‌گروهی را از بانک داخلی انتخاب می‌کنید.
اجرای بهینه‌سازی و دریافت گزارش
مدل بهینه، تاریخچه وزن، گزینه‌های برتر و گزارش کنترل ضوابط در اختیار شما قرار می‌گیرد.

محیط نرم‌افزار
